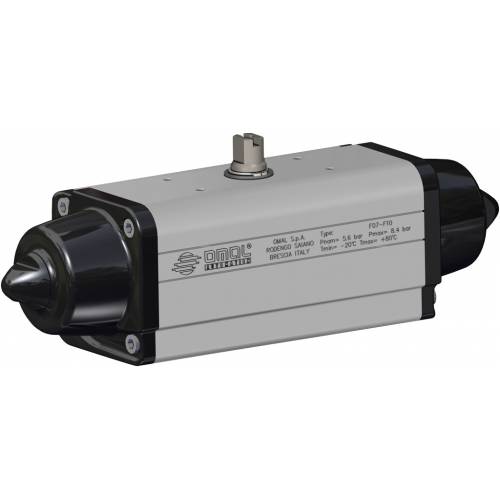

OMAL鋁彈簧復位氣動執行器SR型
  • OMAL鋁彈簧復位氣動執行器SR型
  • OMAL鋁彈簧復位氣動執行器SR型

OMAL鋁彈簧復位氣動執行器SR型

  • 技術特性表
    扭矩從15Nm到4000Nm。
    根據歐洲標準化組織5211安裝法蘭
    F03-F04-F05-F07-F10-F12-F14-F16-F25。
    符合歐洲標準15714-3
    旋轉角度:92°(-1°，+91°)
    扭矩:盡管有空氣供應，返回扭矩僅取決于彈簧作用。彈簧有四種不同的尺寸(見表)。
    字母SR后的代碼編號對應于5.6bar的空氣供應的分離扭矩，單位為Nm。
    ATEX版本符合指令2014/34/歐盟。請在ATEX版本的代碼末尾添加YX。

    使用狀態
    溫度:從0℃到+80℃；僅在干燥空氣下從-20℃到+80℃。(特殊版本:高溫:-20℃+150℃；低溫:-50℃+60℃)
    空氣供應:5.6bar；最大8.4bar。
    驅動介質:過濾的干燥壓縮空氣，不需要潤滑。
    如果是潤滑空氣，須使用非洗滌劑油或丁腈橡膠兼容油。

  • 產品資料

  • 4-2-ATTUATORI-PNEUMATICI-SR.pdf

  • 描述
  • 參數
  • 設備圖片

  • SRN15 - SRN960

OMAL鋁彈簧復位氣動執行器SR型

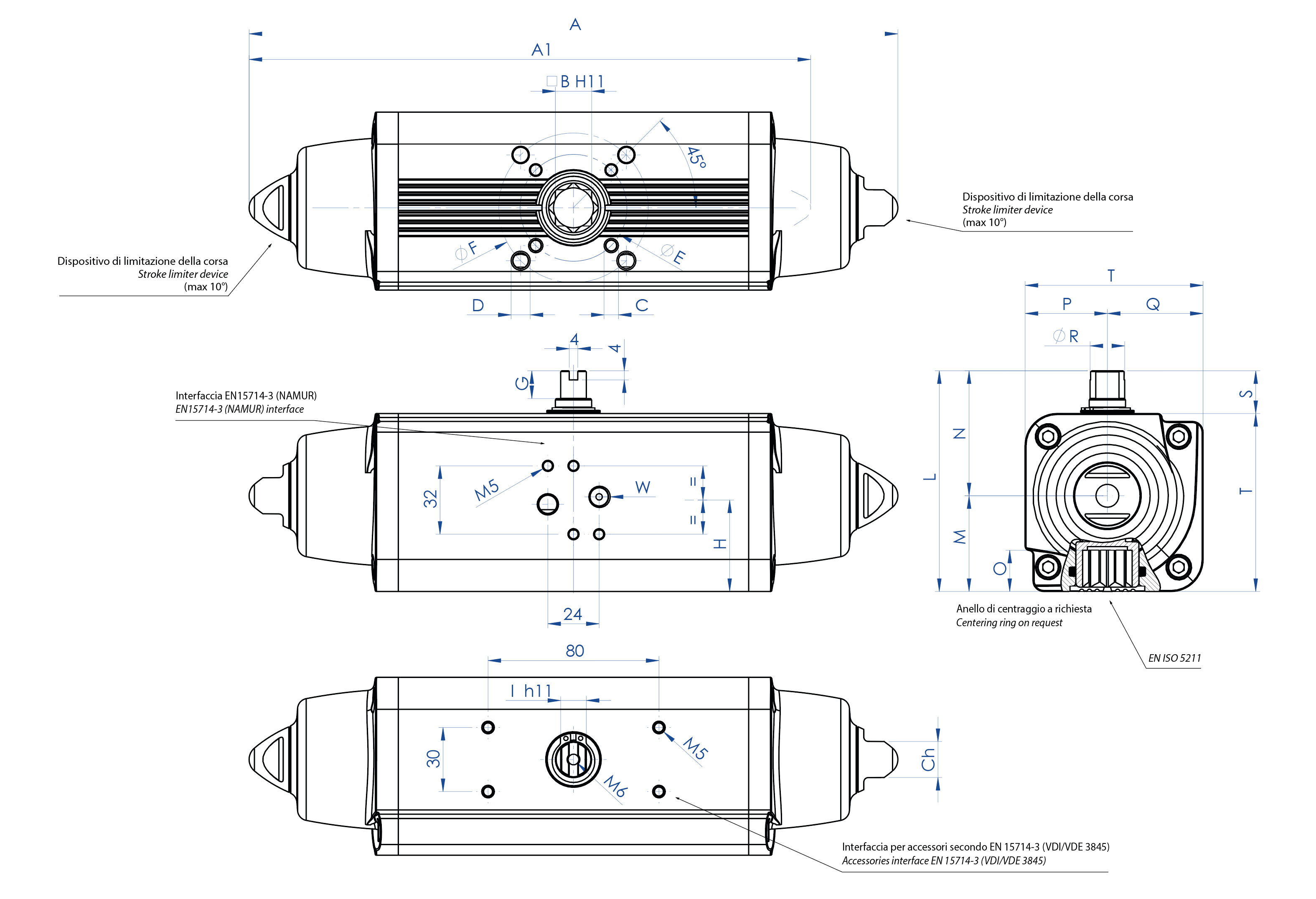

  DATA SHEET FROM SRN15 (Nm) to SRN53 (Nm)

Code
SRN0015401S
SRN0015402S
SRN0030401S
SRN0030402S
SRN0053401S

Spare seals
KGGI0014
KGGI0016
KGGI0060

Size
SRN15
SRN30
SRN53

ISO
F03/F05
F04
F04
F05/F07
F05/F07

A
233,3
233,3
259
259
304,3

A1 (2,8 Bar)
203,8
203,8
228,5
228,5
270,7

B
11
11
14
14
17

C x depth
M5x8
M5x8
M5x8
M6x9
M6x9

D x depth
M6x9
-
-
M8x12
M8x12

E
36
42
42
50
50

F
50
-
-
70
70

G
10
10
13
13
13

H
30,3
30,3
35,7
35,7
42,8

I
9
9
10
10
12

L
79,2
79,2
90,4
90,4
103,3

M
31,5
31,5
37,7
37,7
44,8

N
47,7
47,7
52,7
52,7
58,5

O
13,2
13,2
16,5
16,5
19,3

P
27,7
27,7
32,7
32,7
38,5

Q
31,5
31,5
37,7
37,7
44,8

R
10,9
10,9
14,5
14,5
16,2

S
20
20
20
20
20

T
59,2
59,2
70,4
70,4
83,3

W (Gas)
1/8"
1/8"
1/8"
1/8"
1/8"

Ch
13
13
13
13
17

Weight (Kg)
1,2
1,2
1,95
1,95
3

Air (dm3/cycle)
0,09
0,09
0,17
0,17
0,3

H = CENTER OF PLATE'S FIXING




  DATA SHEET FROM SRN60 (Nm) al SRN360 (Nm)

Code
SRN0060401S
SRN0090401S
SRN0120401S
SRN0180401S
SRN0240401S
SRN0360401S

Spare seals
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023

Size
SRN60
SRN90
SRN120
SRN180
SRN240
SRN360

ISO
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12

A
338,5
393,7
409,6
474
520,5
613

A1 (2,8 Bar)
309,1
341,8
361,6
406,6
454,1
523

B
17
22
22
22
27
27

C x depth
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15

D x depth
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18

E
50
70
70
70
102
102

F
70
102
102
102
125
125

G
13
16
17
19
19
19,5

H
44,8
54,5
58,1
60
57,4
61,5

I
12
15
15
19
19
22

L
107
137,5
141,1
148
164,9
178

M
46,8
56,5
60,1
62
72,9
78,5

N
60,2
81
81
86
92
99,5

O
19,3
24,8
24,8
24,3
29,5
29,5

P
40,2
51
51
56
62
69,5

Q
46,8
56,5
60,1
62
72,9
78,5

R
18
20,2
22,5
25,5
29
31,8

S
20
30
30
30
30
30

T
87
107,5
111,1
118
134,9
148

W (Gas)
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"

Ch
17
22
22
22
27
27

Weight (Kg)
3,35
5,9
6,8
8,9
11,8
16,5

Air (dm3/cycle)
0,33
0,55
0,8
1
1,5
2

H = CENTER OF PLATE'S FIXING



DATA SHEET FROM SRN480 (Nm) al SRN960 (Nm)

Code
SRN0480401S
SRN0480402S
SRN0720402S
SRN0720401S
SRN0960402S
SRN0960401S

Spare seals
KGGI0024
KGGI0025
KGGI0026

Size
SRN480
SRN720
SRN960

ISO
F10/F12
F14
F12
F14
F12/F16
F14

A
648,2
648,2
798
798
828
828

A1 (2,8 Bar)
563,8
563,8
683
683
714,4
714,4

B
36
36
36
36
46
46

C x depth
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24

D x depth
M12x18
-
-
-
M20x30
-

E
102
140
125
140
125
140

F
125
-
-
-
165
-

G
19,5
19,5
19,5
19,5
18,5
18,5

H
78
78
86,5
86,5
99,2
99,2

I
24
24
27
27
32
32

L
198
198
216
216
237,7
237,7

M
93,5
93,5
101,5
101,5
114,7
114,7

N
104,5
104,5
114,5
114,5
123
123

O
38,5
38,5
38,5
38,5
48,5
48,5

P
74,5
74,5
84,5
84,5
93
93

Q
93,5
93,5
101,5
101,5
114,7
114,7

R
36,5
36,5
41
41
46
46

S
30
30
30
30
30
30

T
168
168
186
186
207,7
207,7

W (Gas)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"

Ch
27
27
36
36
36
36

Weight (Kg)
22,7
22,7
33
33
42
42

Air (dm3/cycle)
2,8
2,8
4,2
4,2
5,9
5,9

H = CENTER OF PLATE'S FIXING

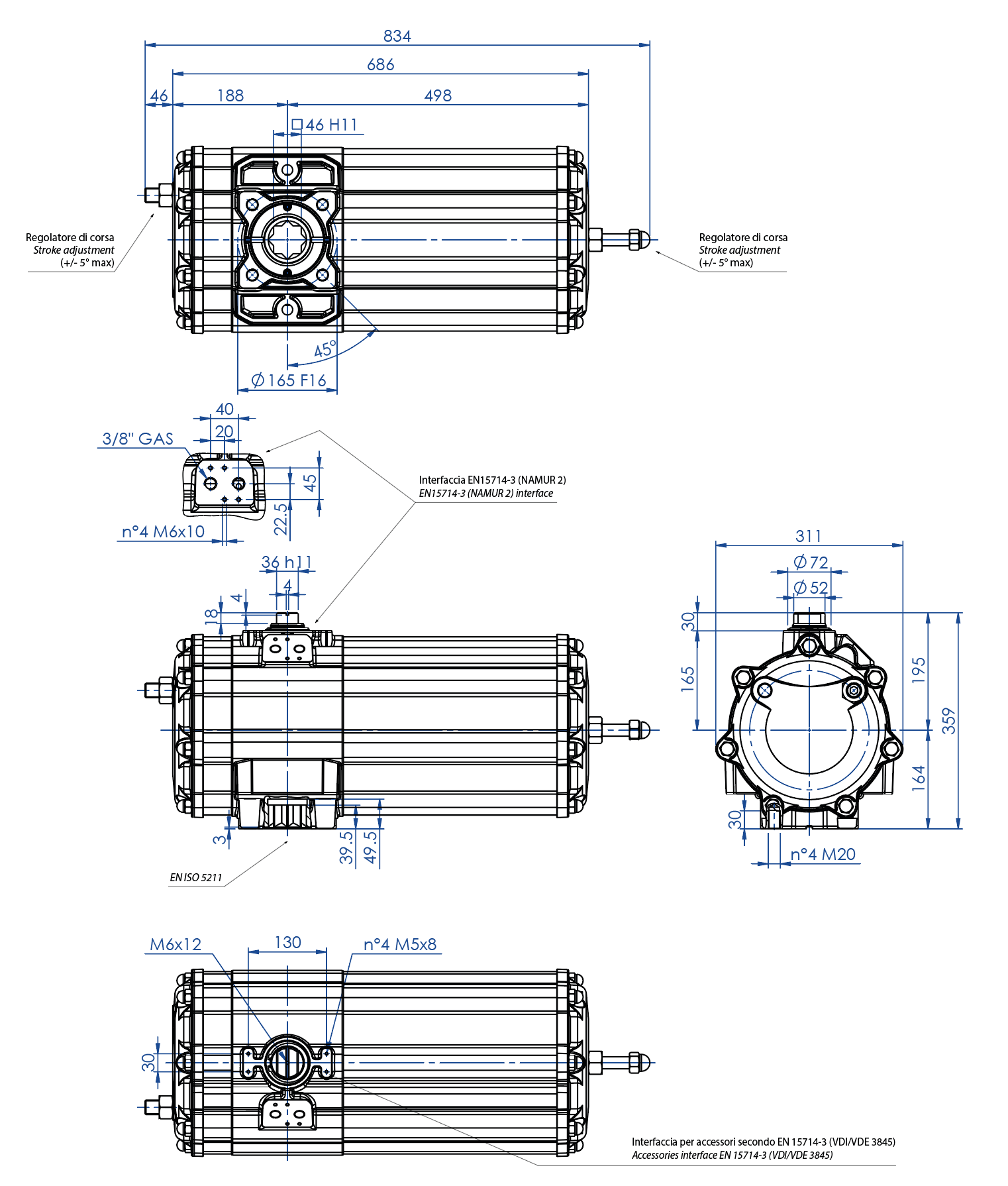

  • SR1440

OMAL鋁彈簧復位氣動執行器SR型

DATA SHEET SR 1440 (Nm)
CodeSR1440E16D8A
Weight [Kg]
74,0
Air volume [dm3/cycle]
11,0
Spare sealsKGSI1035

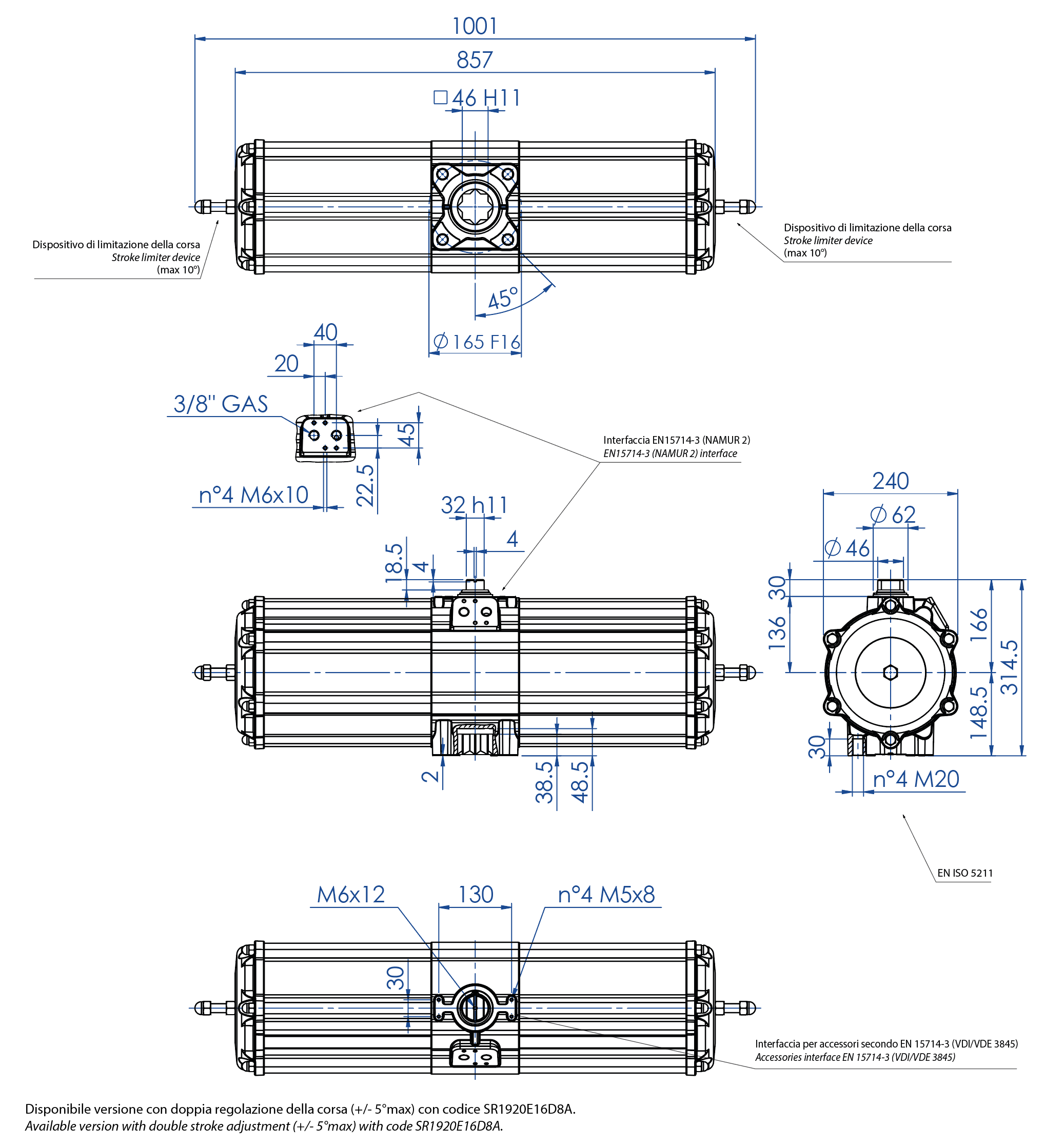

  • SR1920

OMAL鋁彈簧復位氣動執行器SR型

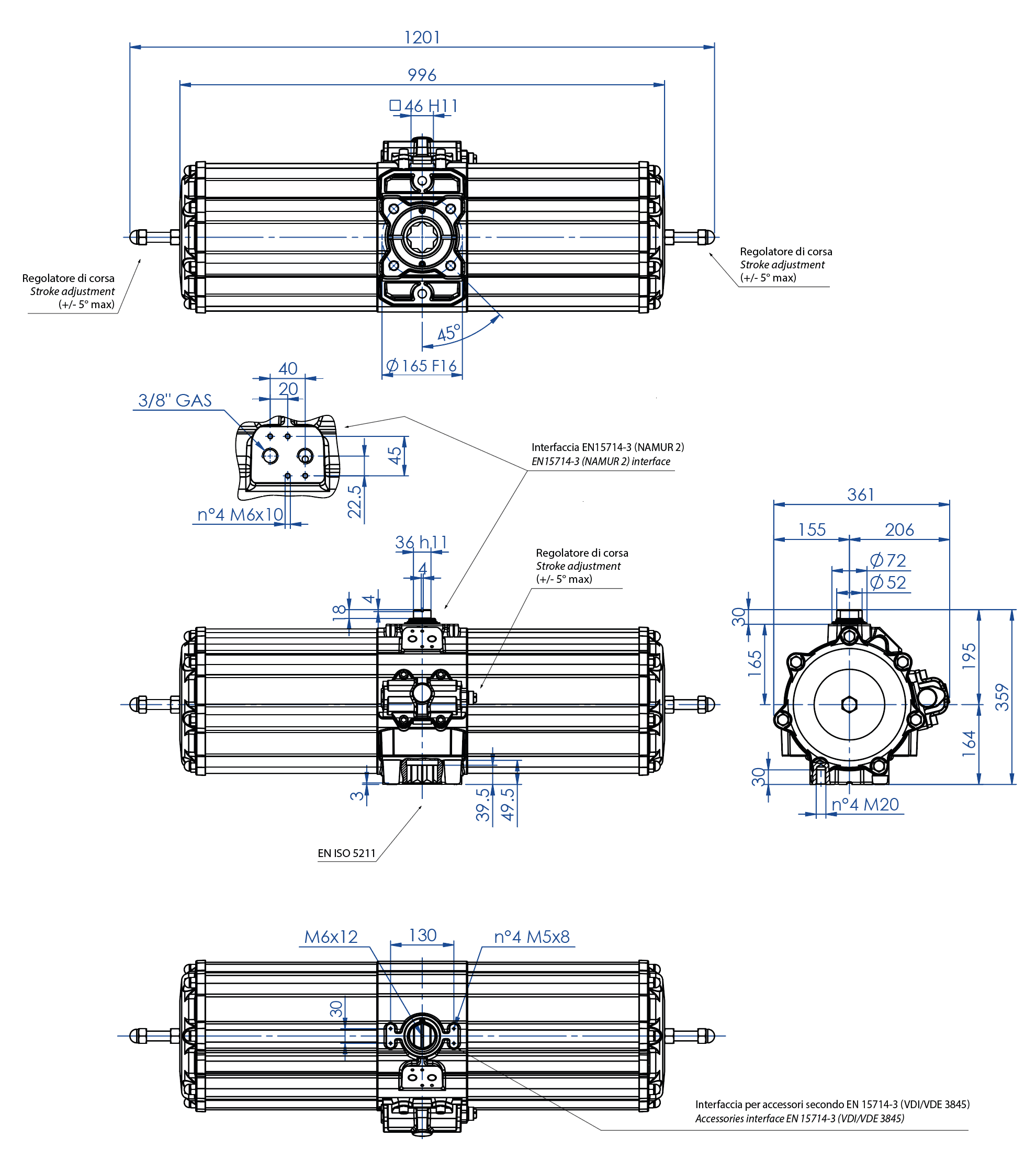

  • SR2880

OMAL鋁彈簧復位氣動執行器SR型DATA SHEET SR 2880 (Nm)
CodeSR2880E16D8A
Weight [Kg]

116,8

Air volume [dm3/cycle]
21,0
Spare sealsKGSI2035
