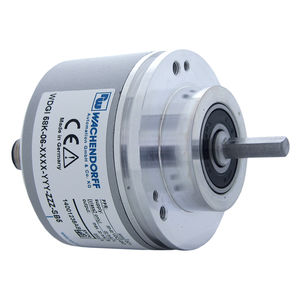

WACHENDORFF 沃申道夫增量旋轉編碼器 WDGI 58K

增量實心軸編碼器, 光學, WDGI 58K, 夾緊法蘭：? 58mm 軸：? 6mm, 防護等級：多達整體IP67, 多達 25000 ppr， 波形：方波或正余弦波 特點 ? 堅固的工業標準編碼器 ? 外殼壓鑄鋁，涂特殊的環保粉末涂料 ? 脈沖高達25000 PPR，用于高精度等級的電子設備 ? 防護等級達IP67，軸防護IP65 ? 高的機械和電氣安全性能 ? 直流10-30V，整體連接保護 ? 高輸出頻率600KHZ/2MHZ ? 可選擇：工作溫度-40 °C~ +85 °C的型號, 整體防護達IP67的型號, 壓力補償隔膜 產品詳細說明 法蘭 夾緊法蘭 每圈最大脈沖數/PPR 最大25000 PPR 外殼 ? 58 mm 壓鑄鋁，涂特殊的環保粉末涂料 軸徑 ? 6 mm 軸長: 18 mm 軸允許最大負載徑向: 80 N 軸允許最大負載軸向: 50 N 最大運行速度 8000 rpm 輸出電路 TTL TTL, RS422 兼容., 帶反相 HTL HTL, 帶反相 1 Vpp Sin/Cos 輸出頻率 TTL ≤ 5000 ppr, max. 200 kHz HTL ≤ 5000 ppr, max. 200 kHz TTL > 1200 ppr, max. 2 MHz HTL > 1200 ppr, max. 600 kHz 1 Vpp sin/cos, max. 100 kHz 供電電壓 4.75 VDC ~ 5.5 VDC 消耗電流: typ. 100 mA 5 VDC ~ 30 VDC 消耗電流: typ. 70 mA 10 VDC ~ 30 VDC 消耗電流: typ. 100 mA 工作溫度 連接器: -40°C ~ +85°C, 電纜連接: -20°C ~ +80°C (可選擇 ACA: -40°C ~ +85°C) 1 Vpp Sin/Cos: -10°C ~ +70°C 防護等級 外殼: IP65, IP67; 主軸密封: IP65
