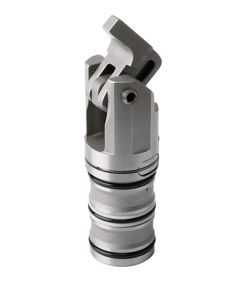

ROEMHELD液壓夾具 / 雙效 / 緊湊型 / 微型 B1.8271

類型:液壓

其他特性:雙效, 緊湊型, 微型

力度:

1.3 kN

產品介紹

小型夾具

優勢
● 最小尺寸（? 22 毫米）
● 部分浸入體
● 專利固定原理節省空間
● 外殼可旋轉 360°
● 無管安裝 ●
無側負荷的工件夾緊
● 窄夾緊桿
● 金屬 刮板邊緣
● 安裝位置：任何

Mini 緊湊型夾具都設計用于液壓夾具中，通過夾具體內的鉆孔通道實現油供應。
由于外殼直徑只有 22 mm，小型緊湊型夾鉗可以安裝在液壓夾緊元件空間不足的地方。 在多個夾緊夾具中，氣缸之間的最小距離為 28 mm。 工件中的夾緊凹槽比夾緊桿寬一點，足以進行夾緊。
典型應用包括：
? 小型工件和工件的夾緊夾具，對變形非常敏感
? 多個夾緊夾具與許多工件緊密排列
? 裝配夾具
? 夾緊夾具用于加工多個側面和完成加工
? 水平和立式加工中心上的旋轉分位夾具

墨盒式
夾持力 1.3 kN
雙作用
最大工作壓力 200 bar
可用夾持沖程：
5 mm ADM /s
最小壓力 20 bar
